轻松在网页中集成专业思维导图功能 - Mind Elixir

/ 15 min read

This Post is Available In: CN EN ES JA KO RU

在信息爆炸的时代,我们每天都要处理大量复杂的信息和想法。传统的线性笔记往往难以展现思维的跳跃性和关联性,而思维导图作为一种半自动档的笔记工具,能够帮助我们更好地整理思路、梳理知识结构、激发创意灵感,同时操作又比白板、画图软件的操作更便利。

无论是构建知识管理平台、在线教育网站,还是协作工具,集成思维导图功能都能显著提升用户体验,让复杂信息的展示和交互变得更加直观高效。

如果你想在自己的 Web 项目中集成思维导图功能,借助 Mind Elixir最快只需几行代码就能在你的网站中添加专业级的思维导图功能。比如在个人博客中,你可以用思维导图来展示文章的知识结构、制作交互式的学习笔记,这样的功能不仅能让内容更加生动有趣,还能显著提升博客的专业度。

Mind Elixir 内核

开源的 JavaScript 思维导图内核 Mind Elixir,拥有以下核心特性:

  • 流畅的用户体验 交互顺滑、反馈自然,支持移动端。
  • 轻量且高性能 小体积,快速加载与渲染,确保复杂图形下依然保持高帧率。
  • 框架无关 无论是 React、Vue、Svelte,还是原生项目,都可轻松集成或独立运行。
  • 插件式架构 灵活的插件系统,支持官方扩展或自定义插件,自由组合功能模块。
  • 支持导出 PNG / HTML 将思维导图导出为图片或 HTML 页面,方便分享与嵌入。
  • 节点摘要 / 节点连接 支持节点摘要、连接线、标签等多种节点样式,满足不同需求。
  • 支持撤销 / 重做 完整的操作历史栈,任何修改都可快速回退或重做,放心操作。
  • 高效快捷键支持 丰富的键盘快捷方式,提升专业用户的操作效率。
  • CSS 变量样式自定义 通过 CSS 变量轻松控制节点样式和整体主题,实现高度定制化美观布局。

下面简单介绍一下怎么快速在你的项目中集成 Mind Elixir 吧!🤗

超简易接入

安装依赖:

Terminal window
npm i mind-elixir -S

引入 Mind Elixir:

import MindElixir from "mind-elixir";
import "mind-elixir/style"; // 5.0 后的版本需要主动引入样式

当然你也可以直接用 script 引入:

<script type="module" src="https://cdn.jsdelivr.net/npm/mind-elixir/dist/MindElixir.js"></script>

在初始化前,我们还需要调整一下你的挂载目标元素样式。准确来说是需要给它一个明确的宽高,尤其注意高度哦。被 CSS 折磨过的前端朋友都知道,高度 100% 是一个比较难驾驭的设定。下面就直接以 500px 高的 div 为例。

<div id="map"></div>
<style>
#map {
height: 500px;
width: 100%;
}
</style>

接着是正式初始化,如果不考虑其他初始化选项,只需要传入挂载元素即可!

import MindElixir from "mind-elixir";
import "mind-elixir/style";
let options = {
el: "#map", // or HTMLDivElement
};
let mei = new MindElixir(options);
const data = MindElixir.new("new topic");
mei.init(data);

到这里就已经完成最基础的接入啦!

TIP

在 Codepen 试玩:https://codepen.io/ssshooter/pen/vEOqWjE

事件监听

在你的项目里用上思维导图之后,最常见的需求便是监听事件了,你需要监听各种节点操作,然后对用户操作做出响应。例如用户新建了一个节点,你需要及时把它保存起来。

Mind Elixir 使用 bus 派发事件,这个词来源于“总线”这个概念,所有事件都会由这个“总线”派发。使用上跟浏览器的 addEventListener 类似,只要你能拿到 bus,你就可以在任何地方监听事件。

截止到最新版 Mind Elixir 5.0,有以下事件:

type EventMap = {
operation: (info: Operation) => void;
selectNode: (nodeObj: NodeObj, e?: MouseEvent) => void;
selectNewNode: (nodeObj: NodeObj) => void;
selectNodes: (nodeObj: NodeObj[]) => void;
unselectNodes: (nodeObj: NodeObj[]) => void;
expandNode: (nodeObj: NodeObj) => void;
linkDiv: () => void;
scale: (scale: number) => void;
move: (data: { dx: number; dy: number }) => void;
updateArrowDelta: (arrow: Arrow) => void;
showContextMenu: (e: MouseEvent) => void;
};

其中大部分节点操作事件都被归到 operation 事件中,Talk is cheap!在项目中加上然后再操作一下节点就很好懂了:

mei.bus.addListener("operation", (operation) => {
console.log(operation);
});

有时候监听事件还不够,如果你需要确保数据插入到数据库之后,再让它显示出来,那就要用到操作拦截了。在 options 中加入 before 选项,这是一个对象,key 为你需要拦截的操作,如果你需要拦截 addChild 操作,可以这样写:

let mei = new MindElixir({
// ...
before: {
async addChild(el, obj) {
try {
await saveToDatabase(obj);
return true;
} catch (error) {
console.error("Error adding child:", error);
return false;
}
},
},
});

这样在 saveToDatabase() 运行成功之后才会真正添加子节点,运行失败会取消插入操作。

TIP

在 Codepen 试玩:https://codepen.io/ssshooter/pen/EajBbrM

思维导图重绘

除了使用 Mind Elixir 内核的默认行为更新思维导图,你还可以通过直接更新节点数据来重绘思维导图。

完整的节点数据结构如下:

export interface NodeObj {
topic: string;
id: Uid;
style?: {
fontSize?: string;
color?: string;
background?: string;
fontWeight?: string;
};
children?: NodeObj[];
tags?: string[];
icons?: string[];
hyperLink?: string;
expanded?: boolean;
direction?: Left | Right;
image?: {
url: string;
width: number;
height: number;
fit?: "fill" | "contain" | "cover";
};
branchColor?: string;
dangerouslySetInnerHTML?: string;
note?: string;
}

通过修改节点数据可以在节点插入图片、标签、超链接等元素。举个例子,你可以通过读取 Mind Elixir 实例的 nodeData 获取到当前的思维导图数据,然后对它进行修改,最后调用 refresh 方法重绘思维导图。

const data = mind.nodeData;
console.log(data);
data.topic = data.topic + "new Data";
mind.refresh();

但是如果你想把整个思维导图更新到全新的数据呢?也可以!把符合 Mind Elixir 格式的数据传到 refresh 方法,就能立即更新全图。

import data from "https://esm.sh/mind-elixir/dist/example.js";
mind.refresh(data);

TIP

在 Codepen 试玩:https://codepen.io/ssshooter/pen/vEOqpOX

重新设计的自由

Mind Elixir 赋予你重新设计思维套图的自由。

首先你可以通过 themecssVar 简单调整整个思维导图的风格。内核自带明暗两个主题 MindElixir.DARK_THEMEMindElixir.THEME 可供选择,如果需要自定义主题,可以按照主题格式写一个对象传入 Mind Elixir。

一个完整的 Mind Elixir 主题和使用方式如下:

const PROFESSIONAL_THEME = {
name: "Professional",
type: "light",
palette: ["#2c2c2c", "#404040", "#555555", "#6a6a6a", "#7f7f7f", "#949494", "#a9a9a9"],
cssVar: {
"--node-gap-x": "32px",
"--node-gap-y": "12px",
"--main-gap-x": "68px",
"--main-gap-y": "48px",
"--root-radius": "8px",
"--main-radius": "6px",
"--root-color": "#ffffff",
"--root-bgcolor": "#1a1a1a",
"--root-border-color": "#333333",
"--main-color": "#2c2c2c",
"--main-bgcolor": "#ffffff",
"--topic-padding": "4px",
"--color": "#4a4a4a",
"--bgcolor": "#fafafa",
"--selected": "#666666",
"--panel-color": "#2c2c2c",
"--panel-bgcolor": "#ffffff",
"--panel-border-color": "#e0e0e0",
},
};
let mind = new MindElixir({
el: "#map",
theme: PROFESSIONAL_THEME,
});

注意 data 本身也可以包含 theme,且会覆盖掉 options 中的 theme。这是为了保证每个思维导图都可以有独立的主题,如果你需要固定主题,记得在初始化时把 datatheme 置为 undefined

P.S. 在初始化后想要再次修改主题,可以使用 changeTheme 方法。

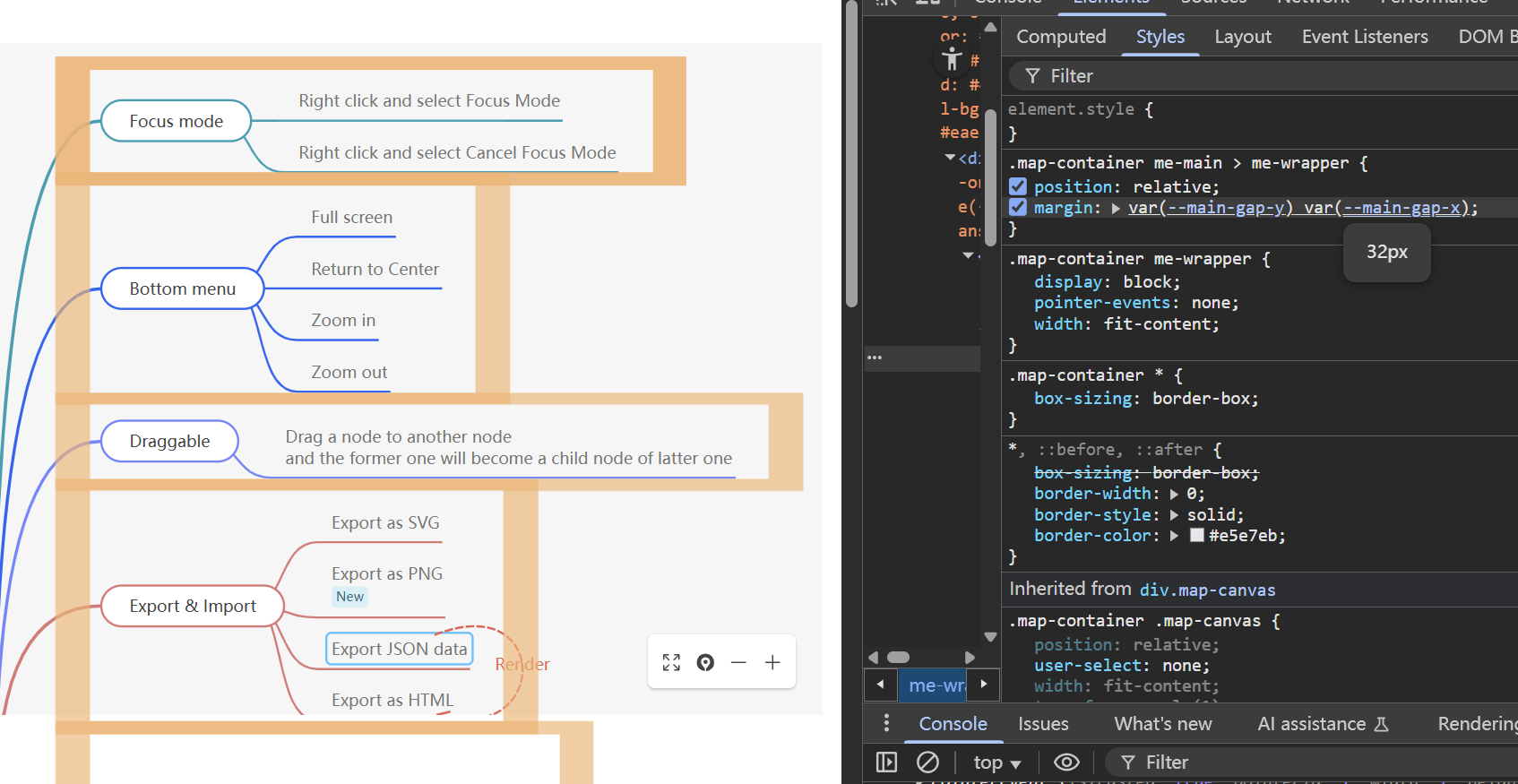

cssVar 中比较常用的 main-gap 可以调整主节点间的间距:

Mind Elixir main-gap

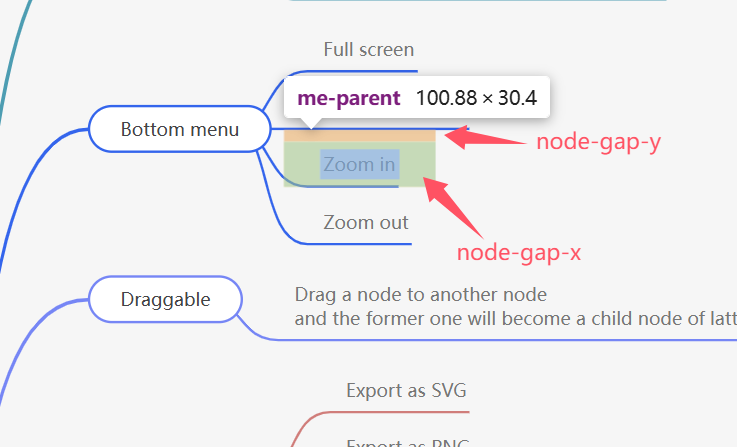

node-gap 可以调整节点内部的间距:

Mind Elixir node-gap

TIP

在 Codepen 试玩:https://codepen.io/ssshooter/pen/azOgVKX

其他不能通过 css 变量调整的参数,你也可以直接通过 CSS 覆盖来微调。

在深入一点,可以通过 generateMainBranchgenerateSubBranch 调整连线的样式。(例子请看下面 codepen 链接)

写好合适的 generateMainBranchgenerateSubBranch 之后,如果你发现展开收缩的按钮位置不对,可以通过 CSS 进行微调。默认样式如下:

// 主节点(根节点的下一级节点)的展开收缩按钮样式
me-main > me-wrapper > me-parent > me-epd {
top: 50%;
transform: translateY(-50%);
}
// 其他子节点的展开收缩按钮样式
me-epd {
top: 100%;
transform: translateY(-50%);
}
// 左侧的展开收缩按钮专用调整
.lhs {
& > me-wrapper > me-parent > me-epd {
left: -10px;
}
me-epd {
left: 5px;
}
}
// 右侧的展开收缩按钮专用调整
.rhs {
& > me-wrapper > me-parent > me-epd {
right: -10px;
}
me-epd {
right: 5px;
}
}

TIP

在 Codepen 试玩:https://codepen.io/ssshooter/pen/WNmZMmq

节点样式

要是除了整体风格,你对节点也有自定义需求,节点本身是可以设置 style 的:

//...
{
fontSize?: string
color?: string
background?: string
fontWeight?: string
}
// ...

如果你对节点有非常强的自定义需求,觉得这点 style 配置根本不够用,那也没问题,还可以满足你!

你还可以通过 dangerouslySetInnerHTML 玩得更花,例如:

const data = {
nodeData: {
id: "me-root",
topic: "Mind Elixir",
tags: ["Mind Map Core"],
children: [
{
topic: "Customized Div",
id: "c00a2264f4532615",
children: [
{
topic: "",
id: "c00a2264f4532614",
dangerouslySetInnerHTML:
'<div><style>.title{font-size:50px}</style><div class="title">Title</div><div style="color: red; font-size: 20px;">Hello world</div></div>',
},
],
},
],
},
};

TIP

在 Codepen 试玩:https://codepen.io/ssshooter/pen/MYwMrjZ

导出图片

感谢 modern-screenshot,它利用 svg 巧妙地把 div 原封不动地转换为图片,基本上如果你没有搞太离谱的 dangerouslySetInnerHTML(例如视频),都能正常导出图片。@ssshooter/modern-screenshot 额外添加了 padding 选项可以调整截图的边距。

import { domToPng } from "@ssshooter/modern-screenshot";
const download = async () => {
const dataUrl = await domToPng(mind.nodes, {
onCloneNode: (node) => {
const n = node as HTMLDivElement;
n.style.position = "";
n.style.top = "";
n.style.left = "";
n.style.bottom = "";
n.style.right = "";
},
padding: 300,
quality: 1,
});
const link = document.createElement("a");
link.download = "screenshot.png";
link.href = dataUrl;
link.click();
};

直接使用 modern-screenshot 或者最近才发布的 snapdom 都是可以的。如果遇到截图不完整的情况(主要是总结和连线不完整的情况)可以调整 cssVar 中的 --map-padding

import { snapdom } from "@zumer/snapdom";
const dl2 = async () => {
const result = await snapdom(mind.nodes);
await result.download({ format: "jpg", filename: "my-capture" });
};

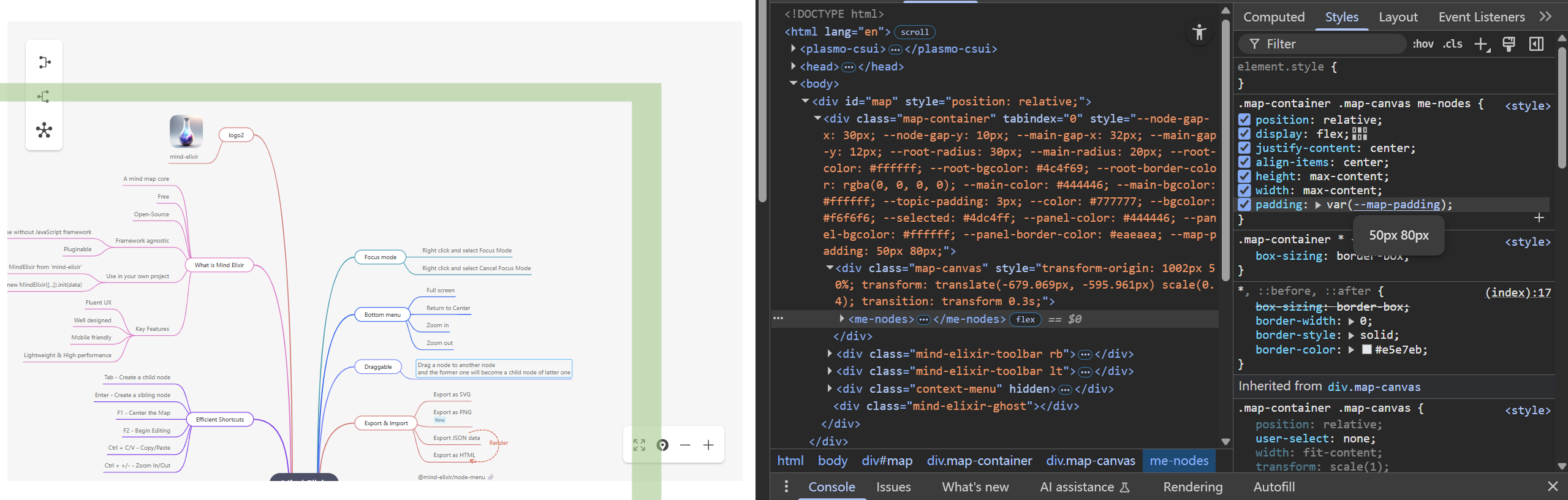

Mind Elixir map-padding

如果还是出现图片只截取到一部分的情况,可能是 scale 不等于 1 导致的,可以尝试在截图前设置 scale 为 1,完成后恢复原来的大小。

TIP

在 Codepen 试玩:https://codepen.io/ssshooter/pen/NPqZXXB

在端渲染框架使用

在 Next.js 等后端渲染框架中使用 Mind Elixir 常常会遇到 window is not defined 之类的问题。原因是 Mind Elixir 高强度依赖各种 DOM 操作,在 SSR 的环境下是无法正常工作的

为了解决这个问题,可以使用 useEffect 在客户端渲染时加载 Mind Elixir。下面是一个简单的示例:

"use client";
import { useEffect } from "react";
import { mindMapExample } from "./mapExample";
export const MindMap = ({ className }: { className: string }) => {
useEffect(() => {
import("mind-elixir").then((MindElixir) => {
const theme = MindElixir.default.DARK_THEME;
theme.cssVar["--bgcolor"] = "rgba(0,0,0,0)";
const mei = new MindElixir.default({
el: "#map",
direction: 2,
theme,
});
mei.init({
nodeData: mindMapExample,
});
mei.toCenter();
window.addEventListener("resize", () => {
mei.toCenter();
});
});
}, []);
return (
<div id="wrapper" className={className}>
<div
id="map"
className="pointer-events-none h-[50vh] w-screen"
onScroll={(e) => e.preventDefault()}
></div>
</div>
);
};

其他 Mind Elixir 选项

Mind Elixir 还有很多其他选项可以配置:

interface Options {
// ...
direction?: number; // 节点排布方向,0 左 1 右 2 两侧
locale?: Locale; // 语言选择
contextMenu?: boolean | ContextMenuOption; // 是否启用右键菜单,可添加选项
toolBar?: boolean; // 是否启动内置工具栏
keypress?: boolean | KeypressOptions; // 是否启用快捷键,可添加自定义快捷键
mouseSelectionButton?: 0 | 2; // 拖拽按键,默认右键拖拽
before?: Before; // 上面提到的操作拦截
newTopicName?: string; // 新增节点的默认值
allowUndo?: boolean; // 是否启用撤消/重做
overflowHidden?: boolean; // 画面是否可以移动,显示思维导图卡片时可用
alignment?: Alignment; // 设为 nodes 时画面中心为思维导图中心,设为 root 时画面中心为根节点中心,默认 root
scaleSensitivity?: number; // 滚轮和菜单的放大缩小敏感度
draggable?: boolean; // 是否可以拖拽节点
editable?: boolean; // 是否可编辑
// ...
}

结语

通过本文的介绍,相信你已经掌握了 Mind Elixir 从基础使用到高级定制的各种技巧啦。如果你在使用过程中遇到问题,或者有更好的想法和建议,可以在评论区分享,也欢迎在 GitHub 上参与讨论,提 PR!一起让 Mind Elixir 变得更完美!
